Leipzig, Deutschland

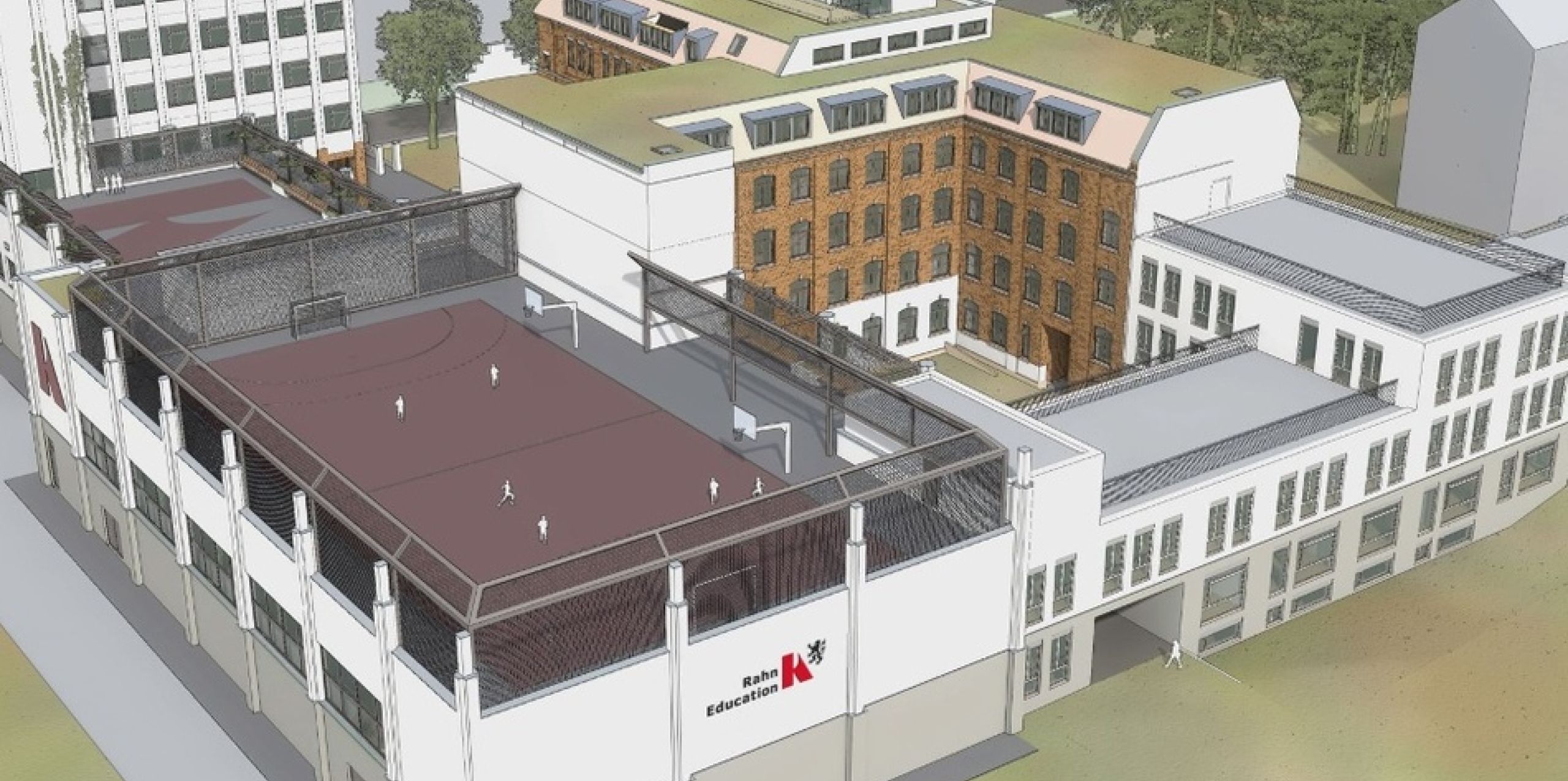

3-Feldsporthallle - Rahn Campus

4000 Kopfbolzendübel verschweißt

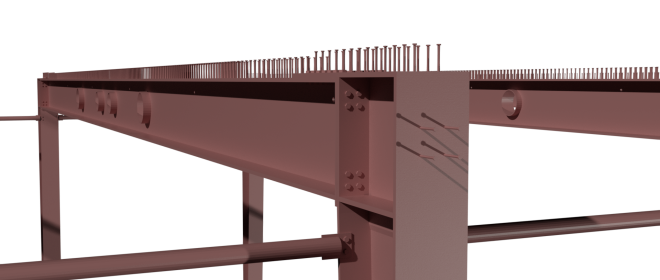

Die Hallenkonstruktion besteht aus mehreren Stahlrahmen mit einer Stahlbetondecke als Dach. Der Hallenbinder soll durch Kopfbolzen mit der Stahlbetondecke verbunden werden (Verbundbauweise). Die Aussteifung in Längs- und Querrichtung erfolgt durch den Zweigelenkrahmen und die Lasteinleitung in den Massivbau mit Stahlbetonwänden. Um die Übertragung der Schubkräfte zu gewährleisten, wurden ca. 4000 Kopfbolzendübel verschweißt. SSM hat die Schweißträger so konstruiert, dass sie als komplett verschweißte Elemente transportiert werden konnten. Es entstanden Einzelteile von 26 m x 1,10 m. So wurden ca. 150t Stahl mit einer Brandschutzbeschichtung verbaut.

    • Größe
      Länge 81 m, Breite 35 m, Höhe 8 m
    • Spannweite
      24 m
    • Tonnage
      80 t Stahl
